1.界面功能介绍

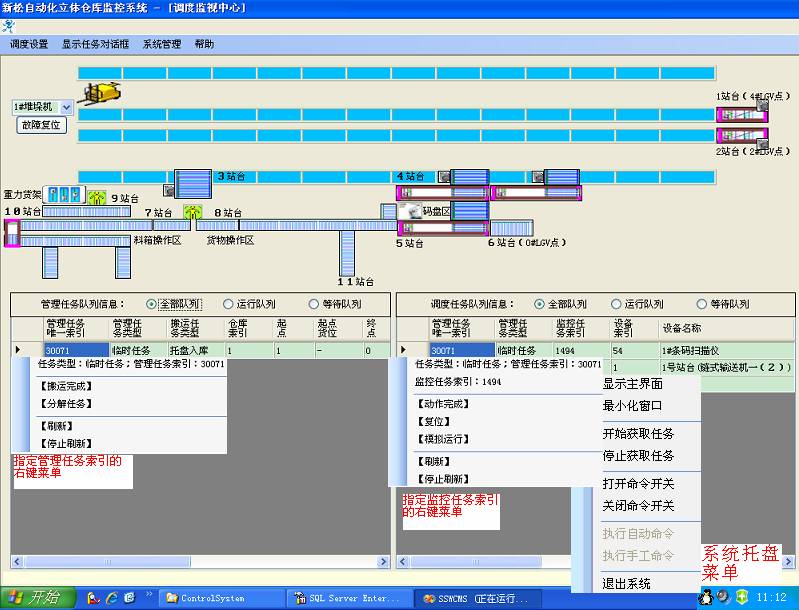

1.1.监控系统运行的主画面

1.2.主画面六部分介绍

(1)系统菜单 (2)系统托盘菜单 (3)设备布局动态模拟显示区 (4)指定监控任务索引右键菜单 (5)管理任务显示区 (6)监控任务显示区。

1.2.1.系统菜单:提供用户进行"监控系统"各种操作的菜单形式。

1.2.2.系统托盘菜单:是"系统菜单"的“调度设置”的另一种表现和使用形式。

1.2.3.设备布局动态模拟显示区:在系统运行期间,"设备状态"实时显示系统中所有设备状态和坐标,具体的背景颜色含义是:

如上图所是：既无红色有无绿色表示所有设备空闲

绿色: 设备正在执行任务

红色: 设备执行过程中发生错误

1.2.4. 指定监控任务索引右键菜单:首先点击您要操作的监控任务，然后点击鼠标右键菜单，功能包括：动作完成、复位.、刷新、模拟运行。

1.2.5.管理任务栏:显示管理任务状态并提供相应的操作.

1.2.6.监控任务栏:显示监控任务并提供相应的操作.
